N600變頻器在滑輪式拉絲機中的應用
發布時間：2019-06-17 20:09:25來源：
滑輪式拉絲機是金屬線材加工設備，可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料：焊條、焊絲( 氣保焊絲、埋弧焊絲、藥芯焊絲等 ）、鋼絲（ 高、中、低碳鋼絲、不銹鋼絲、預應力鋼絲、輪胎鋼絲、膠管鋼絲、彈簧鋼絲、鋼簾線等 ）；電線電覽（ 鋁包鋼絲、銅絲、鋁絲等 ）、合金絲等各種金屬線材。
?
二、設備描述

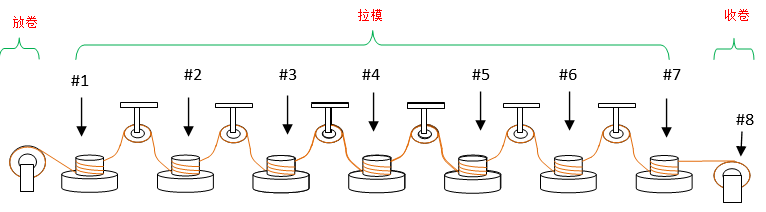

滑輪拉絲機將粗口徑的盤條經過多道次拉拔后，變成細口徑的金屬絲，拉絲機設備由放卷、多級模具拉伸、收卷組成；比如一個 EN600 驅動的8變頻器聯動系統#1～#7電機完成6級模具壓縮拉伸，#7線盤輸出的成品線材給收#8收線盤。
三、EN600應用方案實現
1、方案描述
客戶現場的滑輪拉絲機有8臺電機驅動，#1～#7電機為拉模用功率18.5KW，#8號電機為收卷用功率為7.5KW。操作員需在操作臺上用旋鈕調速，一個主調旋鈕對#1～#7電機總調，每臺還需微調。#8號收卷電機單獨電位器給定力矩。電氣配置如下：
#1 ～#7電機配置： EN600-4T0185G/P 速度模式 模擬量速度給定
#8 電機配置： EN600-4T0075G/P 轉矩模式 模擬量轉矩給定

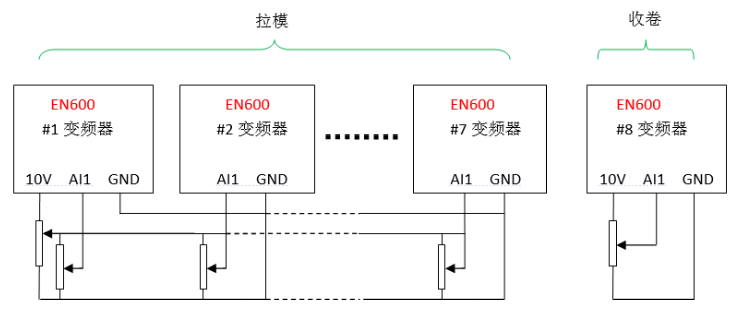

2、電氣控制接線
8臺EN600系列變頻器均采用0～10V電壓給定速度，其中拉模#1～#7共用主調電位器，然后每臺再有個微調電位器，收卷#8單獨電位器調速。

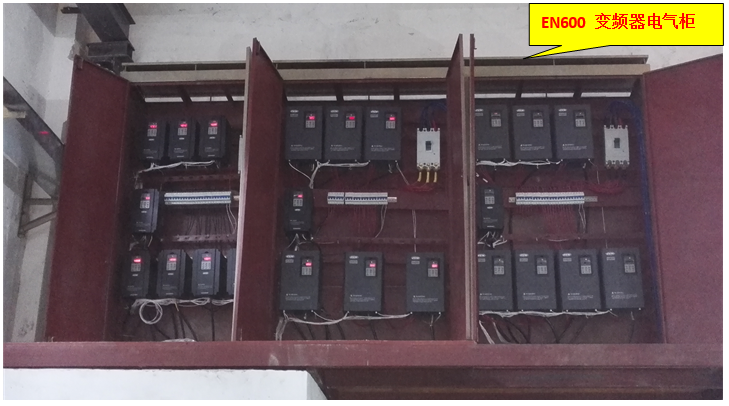

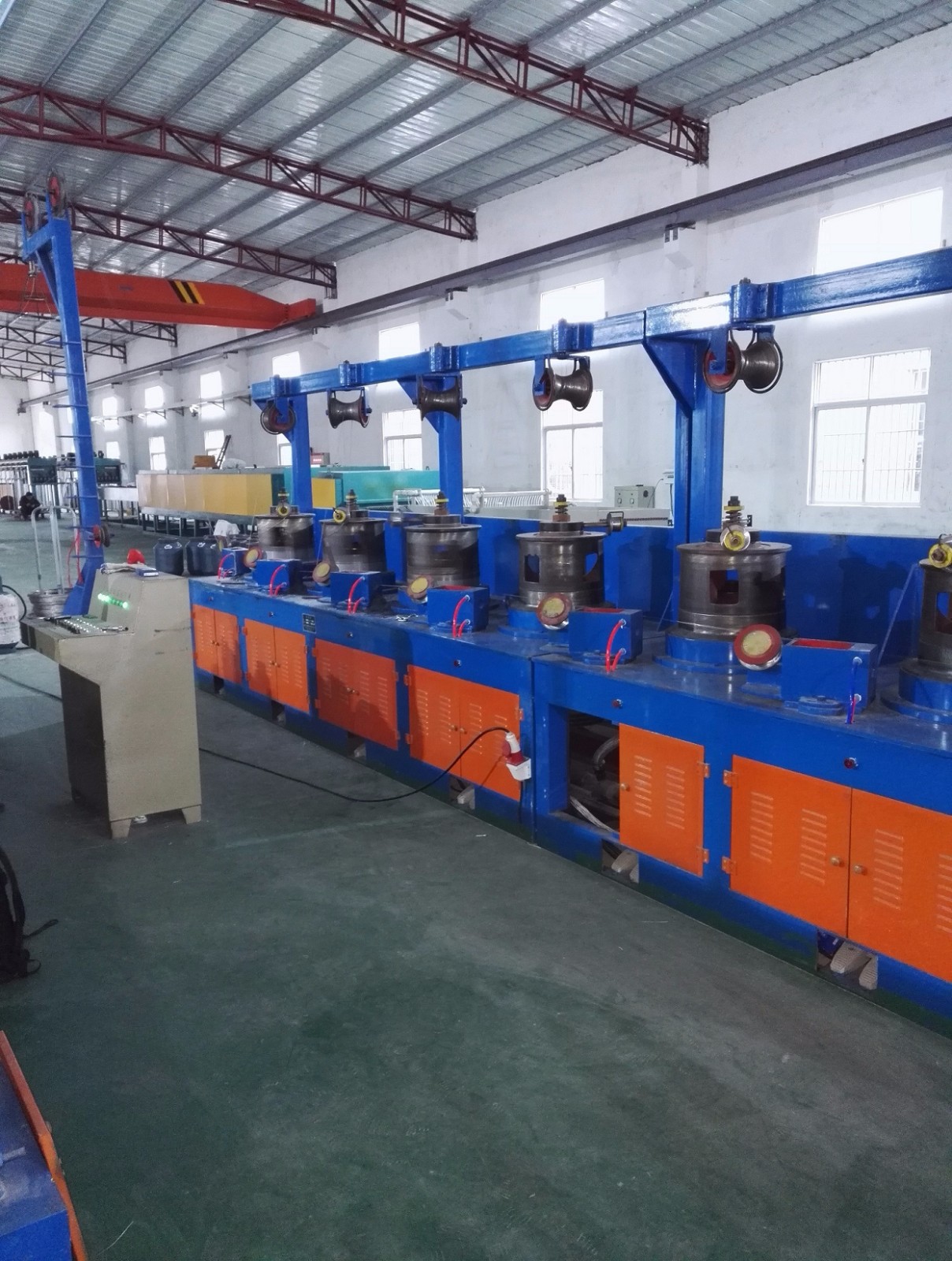

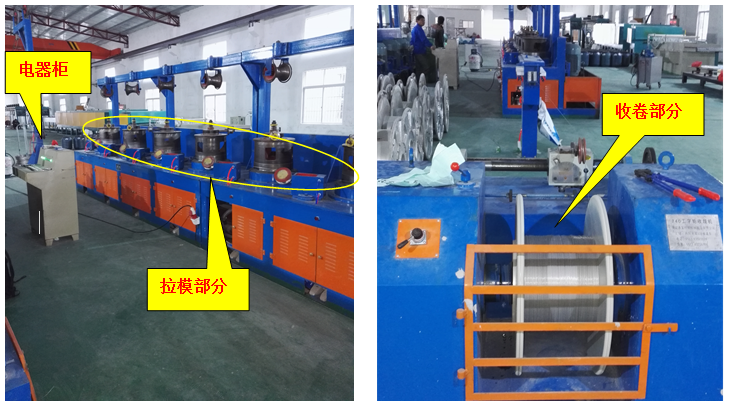

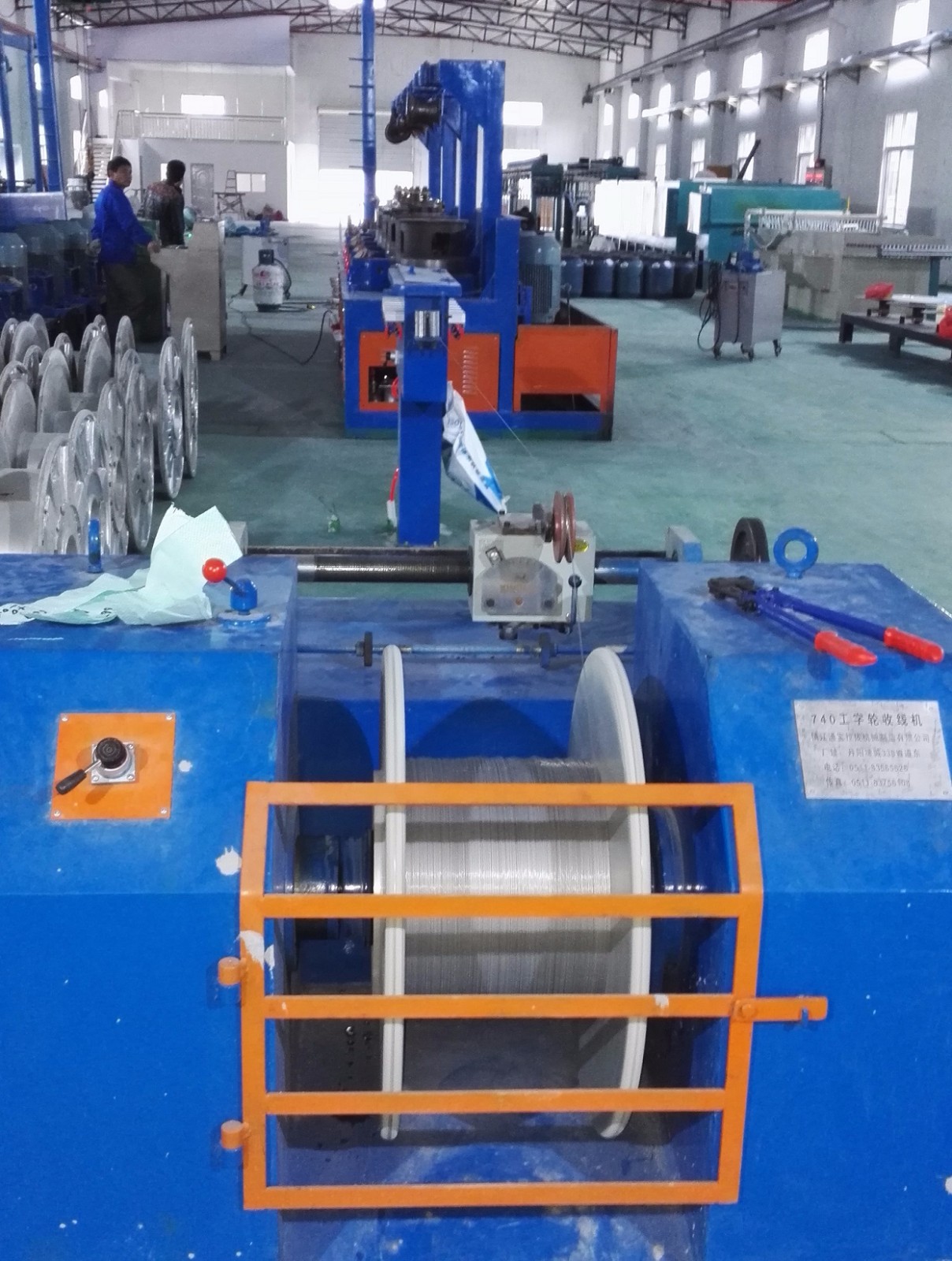

3、現場應用圖片
?
?
?4、EN600參數設置
EN600 滑輪拉絲機 參考設置參數如下：
| 拉伸電機變頻器參數設置 | |||
| 功能代碼 | 功能名稱 | 出廠值 | 設置值 |
| F01.00 | 主頻率輸入通道選擇 | 0 | 1 |
| F01.12 | 下限頻率 | 0.4 | 2 |
| F01.15 | 運行命令通道選擇 | 0 | 1 |
| F01.17 | 加速時間 1 | 100 | |
| F01.18 | 減速時間 1 | 100 | |
| F08.18 | 輸入端子 X1 功能選擇 | 1 | 1 |
| F08.19 | 輸入端子 X2 功能選擇 | 2 | 3 |
| F08.20 | 輸入端子 X3 功能選擇 | 0 | 4 |
| F15.01 | 異步電機額定功率 | 根據電機實際設置 | |
| F15.02 | 異步電機額定電壓 | ||
| F15.03 | 異步電機額定電流 | ||
| F15.04 | 異步電機額定頻率 | ||
| F15.05 | 異步電機額定轉速 | ||
| F15.06 | 異步電機極對數 | ||
| 拉伸電機變頻器參數設置 | |||
| 功能代碼 | 功能名稱 | 出廠值 | 設置值 |
| F01.00 | 主頻率輸入通道選擇 | 0 | 1 |
| F01.12 | 下限頻率 | 0.4 | 2 |
| F01.15 | 運行命令通道選擇 | 0 | 1 |
| F01.17 | 加速時間 1 | 100 | |
| F01.18 | 減速時間 1 | 100 | |
| F08.18 | 輸入端子 X1 功能選擇 | 1 | 1 |
| F08.19 | 輸入端子 X2 功能選擇 | 2 | 3 |
| F08.20 | 輸入端子 X3 功能選擇 | 0 | 4 |
| F15.01 | 異步電機額定功率 | 根據電機實際設置 | |
| F15.02 | 異步電機額定電壓 | ||
| F15.03 | 異步電機額定電流 | ||
| F15.04 | 異步電機額定頻率 | ||
| F15.05 | 異步電機額定轉速 | ||
| F15.06 | 異步電機極對數 | ||
| ? F15.07 | 異步電機定子電阻 | 靜止整定或脫開負載旋轉整定參數 | |
| F15.08 | 異步電機轉子電阻 | ||
| F15.09 | 異步電機漏感 | ||
| F15.10 | 異步電機互感 | ||
| F15.11 | 異步電機空載電流 | ||
四、EN600應用優勢
1 、整個系統操作簡單，可靠性高，可以任意選擇拉伸的道數。動力傳動全部選擇易能通用變頻器。
2 、啟停平滑，易能通用變頻器的矢量模式轉矩控制在卷繞電機上充分體現出來。
3 、控制臺與變頻柜相隔較遠，布線未采取任何處理方法，強電磁環境下易能變頻器表現穩定可靠。
4 、滑輪的粗拉或中拉系統，易能變頻器都能適應。
