1、S300產品技術規范
控 制 特 性 | 控制方式 | 閉環矢量控制* | 開環矢量控制 | V/F控制 |
啟動轉矩 | 0.00Hz 180% | 0.5Hz 150% | 1.50Hz 150% | |
調速范圍 | 1:1000 | 1:100 | 1:50 | |
穩速精度 | ± 0.02% | ± 0.2% | ± 0.5% | |
轉矩控制 | 有 | 有 | 無 | |
轉矩精度 | ±5% | ±10% | ― | |
轉矩響應時間* | <10ms | <20ms | ― | |
產 品 功 能 | 重點功能 | 轉矩/速度控制模式切換、多功能輸入/輸出端子、欠壓調節、三地切換、轉速跟蹤、轉矩限制、多段速運行、自整定、S段曲線加減速、轉差補償、PID調節、簡易PLC、定長控制、下垂控制、限流控制、手動/自動轉矩提升、電流限定、AVR功能 | ||
頻率設定方式 | 操作面板設定、端子Up/Dn設定、上位機通訊設定、模擬設定AI1/AI2、端子脈沖X4,X5設定 | |||
頻率范圍 | 0.00～300.0Hz | |||
輸入頻率分辨率 | 數字設定：0.01Hz 模擬設定：比較高頻率 0.1% | |||
起動頻率 | 0.00～60.00Hz | |||
加減速時間 | 0.1～3600s | |||
過載能力 | G型機：150%額定電流60s，180%額定電流20s P型機：120%額定電流60s，150%額定電流1s | |||
能耗制動能力 | 制動單元動作電壓：650～750V | |||
直流制動能力 | 直流制動起始頻率：0.00～300.0Hz 直流制動電流：P型機:0.0~80.0%; G型機:0.0~100.0% 直流制動時間：0.0～30.0s；無需直流制動起始等待時間，實現快速制動 | |||
磁通制動功能 | 可通過增加電機磁通量的方法使電機快速減速 | |||
特 色 功 能 | 多功能MKF鍵 | 獨創的多功能鍵可設置經常使用的操作：JOG、正反轉切換、運行命令給定方式切換等 | ||
參數拷貝 | 標準操作面板可實現參數上傳、下載；對已經上傳的參數可選擇禁止上傳覆蓋 | |||
共直流母線 | 全系列可實現多臺變頻器共用直流母線供電 | |||
獨立風道 | 全系列采用獨立風道設計，支持散熱器柜外安裝方式 | |||
擴展卡 | IO擴展卡、注塑機接口卡等 | |||
上電自檢 | 實現對內部及外圍電路的上電自檢，如電機接地、+10V電源輸出異常、模擬輸入異常 | |||
保護 功能 | 電源欠壓、過流保護、過壓保護、干擾保護、自整定故障、模塊保護、散熱器過熱保護、變頻器過載保護、電機過載保護、外設保護、電流檢測異常、輸出對地短路異常、運行中異常掉電、輸入電源異常、輸出缺相異常、EEPROM異常、繼電器吸合異常、溫度采樣斷線、編碼器斷線、+10V電源輸出異常、模擬輸入異常、電機過熱、通訊異常、版本兼容異常、拷貝異常、擴展卡連接異常、端子互斥性檢查未通過、硬件過載保護 | |||
環 境 | 使用場所 | 垂直安裝在良好通風的電控柜內。不允許水平或其它的安裝方式。冷卻介質為空氣。安裝在不受陽光直曬，無灰塵、無腐蝕性氣體、無可燃性氣體、無油霧、無蒸汽、無滴水的環境 | ||
環境溫度 | -10～+40℃，40～50℃之間降額使用，每升高1℃，額定輸出電流減少1% | |||
濕度 | 5～95%，不允許凝露 | |||
海拔高度 | 0～2000米，1000米以上降額使用，每升高100米，額定輸出電流減少1% | |||
振動 | 3.5mm，2～9Hz；10 m/s2，9～200Hz；15 m/s2，200～500Hz | |||

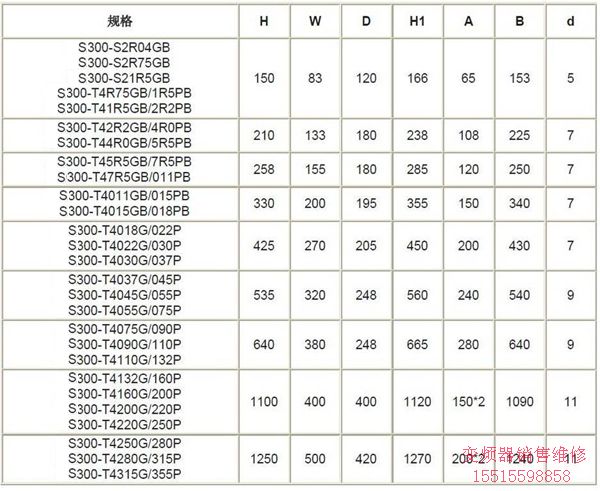

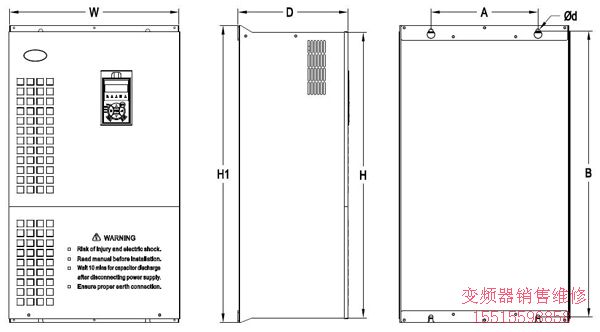

2、S300外型尺寸
3、S300可選附件
附件名稱 | 對外型號 | 功能說明 | |
注塑機接口卡 | ZS-EXT01 | 雙路輸入0-1A/0-2A | |
I/O擴展卡1 | IO-EXT01 | 外擴2路多功能輸入端子，1路485通訊接口 | |
I/O擴展卡2 | IO-EXT02 | 外擴4路多功能輸入端子，1路485通訊接口，1路故障繼電器輸出端子，1路模擬量輸出，1路集電極開路輸出 | |
操作 面板 | LED顯示型 | KB-LED01 | 全部標配 |
LCD顯示型 | KB-LCD01 | 選配 | |
托板 | KB-SAL01 | 操作面板安裝附件 | |
鍵盤延長線 | KB-CAB02 | 2m鍵盤延長線 | |
直流電抗器 | DCL系列 | 直流電抗器附件 | |
交流輸入電抗器 | ACL系列 | 交流輸入電抗器附件 | |
交流輸出電抗器 | OCL系列 | 交流輸出電抗器附件 | |
輸入噪聲濾波器 | EBK5/40 系列 | CE規格附件 | |
輸出噪聲濾波器 | EBL系列 | CE規格附件 | |
