因變頻器使用電源電壓等級的不同，所以在維修變頻器時需要提供不同等級的電壓。但在板級維修甚至芯片級維修工作時，并非一定需要真正的三相200v交流電壓或三相400v交流電壓(帶負載試機時另當別論)。所需要的是200v和400v等級的交流電壓以及相應的300v和500v等級的直流電壓。市面上雖有多種款式的可調直流電源銷售，但其價格不菲并且保護功能不夠理想(實際上相當于比僅有輸出電流指示好不了多少)。作者在多年的維修工作中，以自己的經驗自制了一臺兼有以上交、直流四種規格電壓輸出，并且保護功能完善的變頻器芯片級維修專用電源。
需要說明的是，由于讀者都已具有相當?shù)碾姽だ碚摵拖鄳?yīng)的電氣安全知識，且有一定的實際操作經驗和動手能力，所以沒有給出一些簡單的計算過程以及沒有對繁瑣的函數進行具體的計算分析。甚至對所選材料的具體型號或者部分參數也沒有給出，讀者在制作時可根據自己的需要做合理的修正選擇。

2 設計原理
圖1、圖2是電氣設計原理圖。依圖分析各元器件的功能與作用。

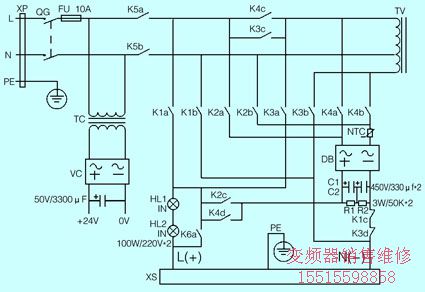

圖1 主電路原理圖

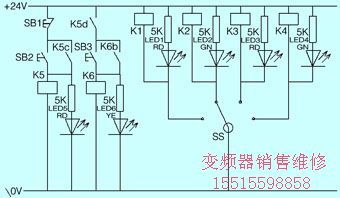

圖2 控制電路原理圖

qg為整機的電源開關。fu為整機以及提供當輸出保護功能被取消后的保護。tc為繼電器k1-k6以及相應指示燈提供電源的控制電路電源變壓器。tv為220-380自耦變壓器以提供交流400v級和直流500v級之用。ss為4選1旋鈕開關，k₁-k₄為輸出電壓選擇控制繼電器。k₅為輸出電源控制繼電器。k₆為短路hl₁和hl₂的控制繼電器，用于取消保護后提供大電流輸出。sb₁，sb₂用于控制繼電器k₅即電源的輸出與否，sb₃用于控制繼電器k₆。led₁-led₄既做四種輸出電壓選擇指示，兼做本機電源指示之用。led₅為輸出指示用。led₆用于輸出保護被取消時的指示。
k₁-k₆的4組觸點分別用a，b，c，d表示。k₁-k₄的a，b兩組觸點分別用于控制四種輸出電壓的選擇，k₃，k₄的c組觸點用于tv的輔助觸點，當不需要400v以上電壓時斷開電源不讓tv工作。k₁，k₂的c組觸點和k₃，k₄的d組觸點用于當使用交流輸出時保證不讓交流電壓反灌到電解電容c₁，c₂以及橋堆db上。k₅的a，b觸點用于輸出電源的接通與切斷， c組觸點用于輸出時的保持自鎖，d組觸點用于控制k₆，只有當k₅閉合后才能閉合k₆，也就是說只有當輸出電流經過hl₁和hl₂的限流后，并且按下sb₃才能轉為“大電流供電”方式。每當斷開輸出電源后k6即“復位”，在下一次的輸出時重復提供如上的保護功能。k₆的a組觸點用于在“保護模式”和“大電流模式”下切換，b組觸點用于大電流輸出供電方式時的保持自鎖。

3 選材及制作
如圖1，圖2和圖3所示，k₁-k₆采用線圈電壓為直流24v的4組觸點繼電器。led₁、led₃、led₅用紅色發光二極管，led₂、led₄用綠色發光二極管，led₆用黃色發光二極管。sb₁用紅色常閉按鈕，sb₂用綠色常開按鈕，sb₃用黃色常開按鈕。其中hl₁和hl₂使用兩個白熾燈串聯是為當使用400v以上輸出電壓時給燈泡的自身保護，r₁、r₂不僅給c₁、c₂做均壓之用，又做兩電容放電之用，所以其取值要注意的是：當輸出電壓從直流500v切換到直流300v時，應該具有較快的“放電”時間而不至于電解電容c₁
