·引言
　　隨著城市地產建筑行業的迅猛發展，電梯的安裝使用率越來越高。據統計，目前全國在使用的電梯數量達到50萬臺以上，年耗電量超過300億千瓦時。因此如何采用高效節能的電梯控制技術，已成為電梯商家及用戶十分關注的話題。
　　目前，國內安裝的自動扶梯多采用單速交流電機作為主機，鏈輪鏈條式傳動，梯級額定速度大多為0.5m/s。這種扶梯即使在無乘客使用時仍以額定速度運行，具有耗能大、機械磨損嚴重、使用壽命低等缺點。下面將針對這種電梯的不足之處提出具體節能方案。
　　·全自動扶梯節能改造
　　在不對扶梯的正常使用產生任何負面影響的前提下，引入無速度傳感器矢量變頻調速的概念。即變頻器根據傳感器產生的信號，在有人乘坐時，扶梯以原有速度運行（50Hz）；當無人時，扶梯減速到低速或停止運行。
　　系統要求變頻器啟動運行平穩，加速性能好，啟動轉矩大，過載能力強，同時應具備當變頻器調速系統出現故障時，控制系統自動切換到工頻運行，保障扶梯輸送功能的正常實施。所以選擇了深圳市英威騰電氣有限公司的矢量控制技術的CHV110系列一體化節電柜（扶梯專用），該控制柜內部設計了工/變頻切換，同時，集成了扶梯節能運行的專用控制功能模塊，方便用戶的使用。
　　對于客用自動扶梯，一般使用高峰期出現在下午及晚間時段，其余時段使用率較低，具有相當節能空間。根據以上改造原則，從投資成本及自動化水平兩方面考慮，擬使用以下變頻拖動方案：采用英威騰CHV110一體化變頻節能柜（扶梯專用）驅動電梯主機，變頻器采用多段速控制模式，并設置主頻率（低速）、多段速頻率1（高速）兩種運行頻率；
　　·在電梯首尾處各安裝一支紅外傳感器開關，乘客通過電梯時，紅外傳感器開關被觸發并發出開關信號給變頻器；
　　·有客流時，紅外傳感開關被觸發，變頻器立即加速到多段速頻率2，并使電梯高速運行；
　　·電梯高速運行時，變頻器內置計時器開始計時，若在計時的時間段內再無乘客通過電梯，計時結束后變頻器將自動切換到多段速頻率1，進行低速運行；
　　·若在計時器計時期間，有乘客重新觸發光電開關，計時器將重新計時；
　　·對電梯上行和下行，外圍控制采用開關互鎖，保證扶梯系統的正常工作；
　　·為消耗下行，或者制動過程產生的多余能量，需在變頻器上加裝制動電阻。

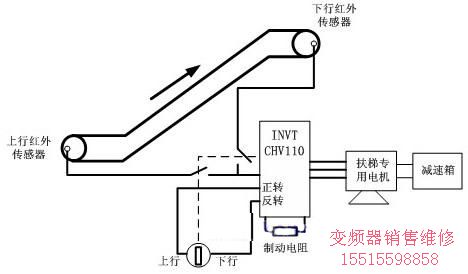

　　該方案示意圖如下，可做上行，也可做下行，二者互鎖控制：
　　

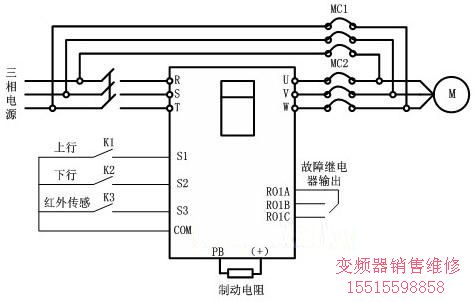

變頻系統電氣接線圖如下：

如上圖,電機的電路上都加裝了“市電”、“節電”接觸器，這樣可以有“自動”、“手動”兩種工作模式選擇：手動模式下，變頻器不工作，整套系統手動起停、工頻運行；自動模式下，電機由變頻器直接拖動，變頻運行。當出現故障，系統自動切換到工頻運行。
　　·功能參數的設置

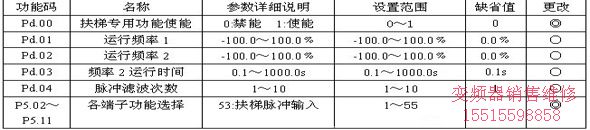

　　自動扶梯專用功能介紹：

調試過程:
　　1、Pd.00：設置為1，啟動扶梯專用功能；
　　2、Pd.01：運行頻率1為電梯平常無人時低速運行的頻率設定，頻率設定的100
