摘　要: 本文主要討論臺達VL系列變頻器在電梯行業中的應用，詳細闡述了電梯控制系統的機械結構、電氣控制構架和控制原理等方面。工程實踐證明：臺達VL系列變頻器應用在電梯控制上能體現出良好調速性能和穩定性，值得行業推廣。

      1 引言
      電梯是一種復雜的、機電結合的、為高層建筑提供運輸服務的特種設備。隨著城市建設的不斷發展，高層建筑不斷增多，電梯在國民經濟和生活中需求不斷增長，人們對電梯的要求也越來越高。如運行平穩性、外觀完美性、安全性及環保節能性。
      目前電梯業界的主要制造廠商有美國奧的斯、瑞士迅達、芬蘭通力、德國蒂森、日本三菱、日立、東芝、富士達等13家大型外商投資公司，占據中國內地市場高達到76% 以上。比重如圖1所示：

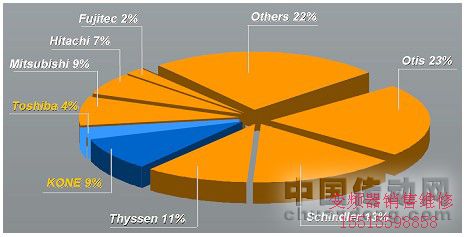

圖1 中國內地市場的電梯品牌所占比重圖

      電梯驅動比較顯著特點是位能拖動負載，位能拖動負載要求電機四象限運行。電梯頻繁啟動類負載，要求滿足重負載條件啟動、換速、換向平穩無沖擊（舒適感好），平層精度高（定位準確）和低速力矩大。換言之，電梯驅動對變頻器工程運行能力有全面高等級技術要求。電梯可以說是要求比較高變頻器應用領域。基于變頻器進行電梯系統的控制和驅動是業界共同研究和面對的重要課題。
      臺達機電至今已經能為客戶提供PLC控制器、溫度控制器、計數器、人機界面、變頻驅動器、伺服驅動器、數控系統等一系列產品，可以向客戶提供完善可靠的機電一體化解決方案。本文基于臺達VL系列變頻器在電梯行業應用，實現了電梯的良好驅動控制，效果良好，得到業界同行認可。

      2　系統架構分析
      A、 機械結構圖
      電梯機械結構圖如圖2所示：

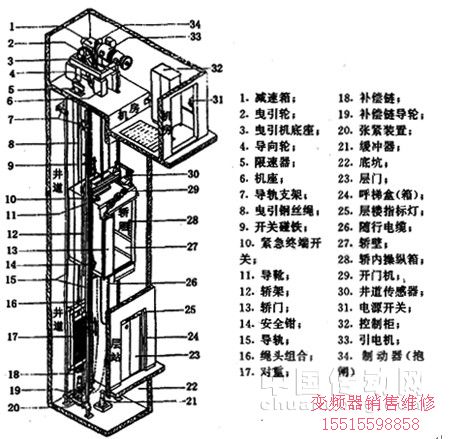

圖2 電梯的機械結構圖
