三極管開關電路作為功率管的控制應用廣泛。這里對一個實用開關電路中的各元器件作用作具體分析。

三極管開關控制電路

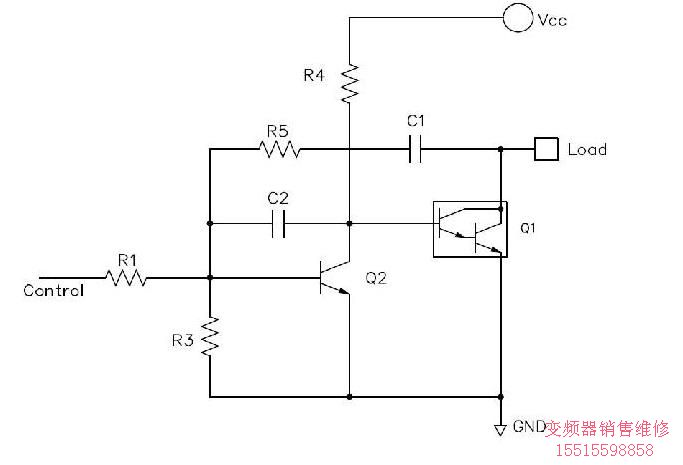

       上圖是一個小功率三極管控制大功率三極管（達林頓管）開關電路。

       控制信號通過控制小功率三極管的開關來控制大功率管Q1的開關。

原理分析

       三極管開關電路的基本原理就是控制三極管工作在截止區和飽和區工作。電路設計原則等不作贅述，一般的三極管電路參考書籍有介紹。在這里也只討論圖中這些阻容元器件的作用，不討論其取值計算（因?yàn)槿≈涤?jì)算需要選定三極管，而且頗為簡單）。

       圖中R1作用是Q2的基極限流；R3作用是泄放掉關斷狀態時基極電荷，讓Q2在低電平時保持截止?fàn)顟B(tài)；R4作用是Q2的集電極限流以及Q1的基極限流；電容C2是加速電容，加速Q(mào)2的開關速度，降低Q2管耗，從而延長Q2壽命；R5和C1是作為輸出反饋給Q2的基極，作用同樣為加速Q(mào)2的開關速度，延長Q2的壽命以及電路整體的性能，此為正反饋。

       下面主要解釋下C2的作用，其余的元器件作用，相信有一定三極管電路基礎的都能理解。

讓我們來看看C2是如何“加速”的
