歐姆龍PLC ：CP1H 通過RS-485口控制3G3MV變頻器

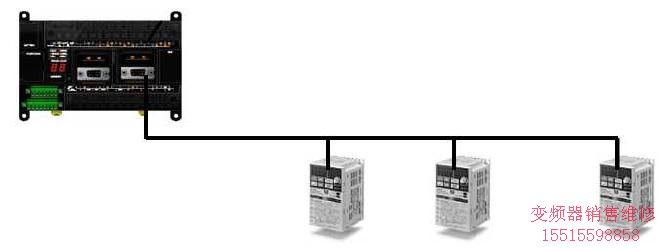

通過CP1H 的RS-485串口，可直接控制3G3MV變頻器輸出頻率、啟動、停止或者讀取變頻器頻率等參數。

直接使用Mosbus－RTU簡易主站功能： 該功能只需要在規定的DM數據區寫入需要發送的Modbus命令，觸發發送標志，CP1H就可以自動發送添加了CRC16校驗的Modbus命令，CP1H將自動接收變頻器的響應，存儲到特定的DM數據區。使用這種方法不僅可以和變頻器通信，而且可以和任何支持Modbus－RTU協議的設備通信，具體設定如下：



（1）硬件開關設定：

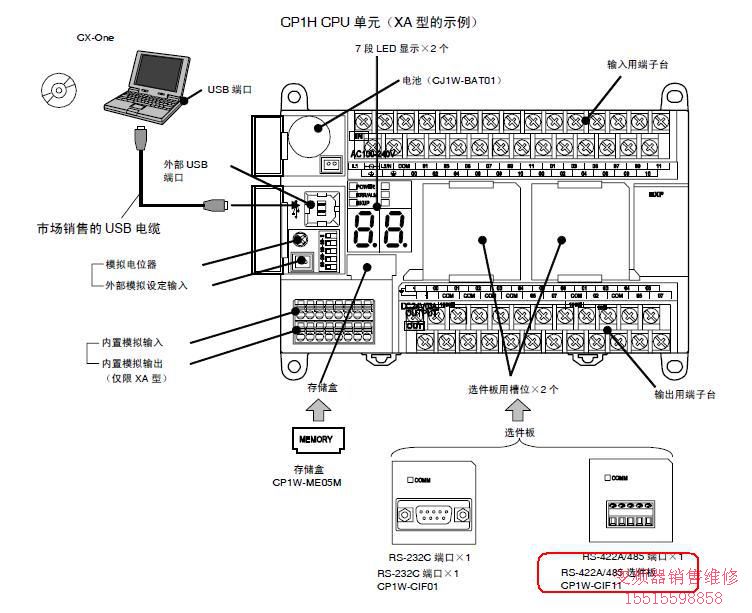

CP1W-CIF11：工作設定用撥動開關中1,2,3,5,6 號引腳置ON， 4號引腳置OFF。



（2）PLC 與3G3MV 之間的接線：CP1H-XA40DR-D   3G3MV



RDA-────── S-和R-短接

RDB+────── S+和R+短接



（3）變頻器相關設定：（ 變頻器斷電上電后，設置方可生效）SW2 終端電阻撥到ON，n003=2，n004=6，n151=4，n152=0，n153=1，n154=2n155=0，n156=10，n157=0

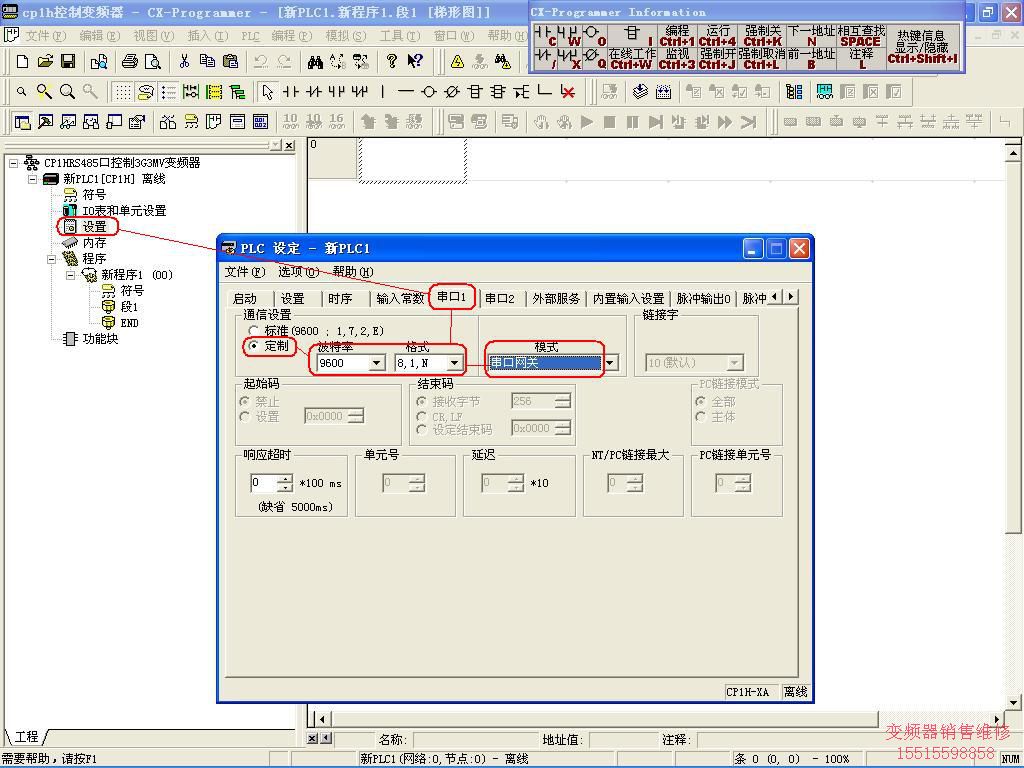

PLC 的設置：（通過CX-P 軟件）通過CX-P 軟件與PLC 連接后，打開設置，將PLC 的串口1設置



將設置下傳到PLC 后，將PLC 斷電上電后，設置方可生效。
